　　折线

　　定义：折线的外观设置，如线型、线宽、线条颜色等等。

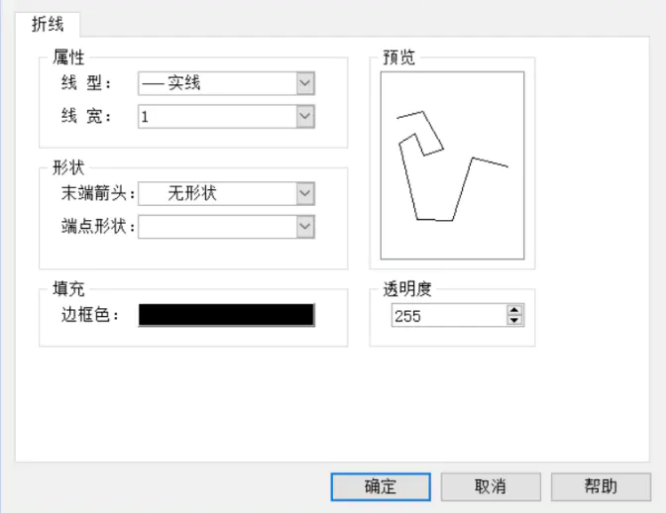

　　属性图

　　属性

　　线型：折线的线条类型，如实线、虚线等

　　线宽：折线的线条宽度，即粗细

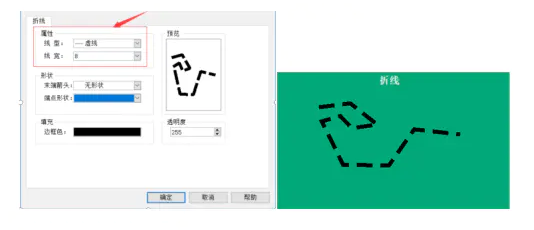

　　例：折线线型设置为虚线，线宽设置8，如下图所示：

　　形状

　　末端箭头：设置折线的尾部形状，如菱形、圆形等

　　端点形状：设置折线的首尾两端的形状，如半圆、矩形

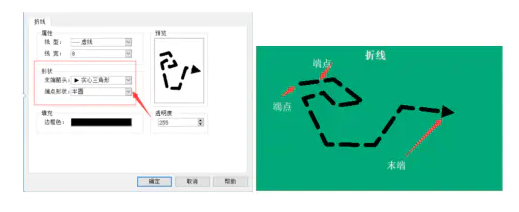

　　例：设置折线的末端箭头为实心三角形，端点形状为半圆，如下图所示

　　填充

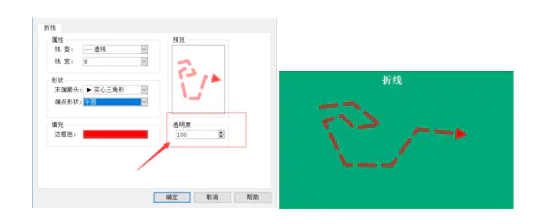

　　边框色：折线的线条颜色设置，如下图设置为红色

　　透明度：折线的透明程度设置，如下图透明度设置为100

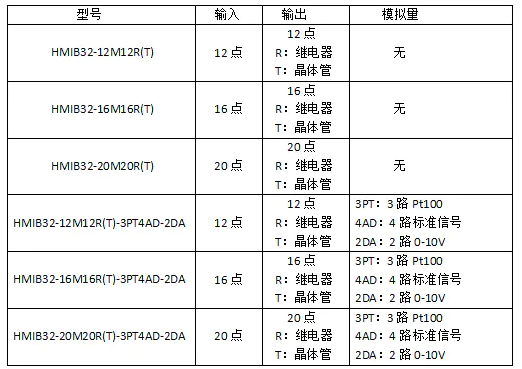

　　附：7寸HMIB32系列触摸屏PLC一体机选型表

　　说明：

　　1、R(T) 继电器或晶体管输出，一台中只能选择一种，晶体管输出的支持两路高速脉冲。

　　2、PT 是指输入温度传感器为Pt100

　　3、AD标准信号输入(12位)，没有特殊说明，标准型为0-20mA输入

　　4、DA输出(12位)，没有特殊说明，标准型为0-10V输出
